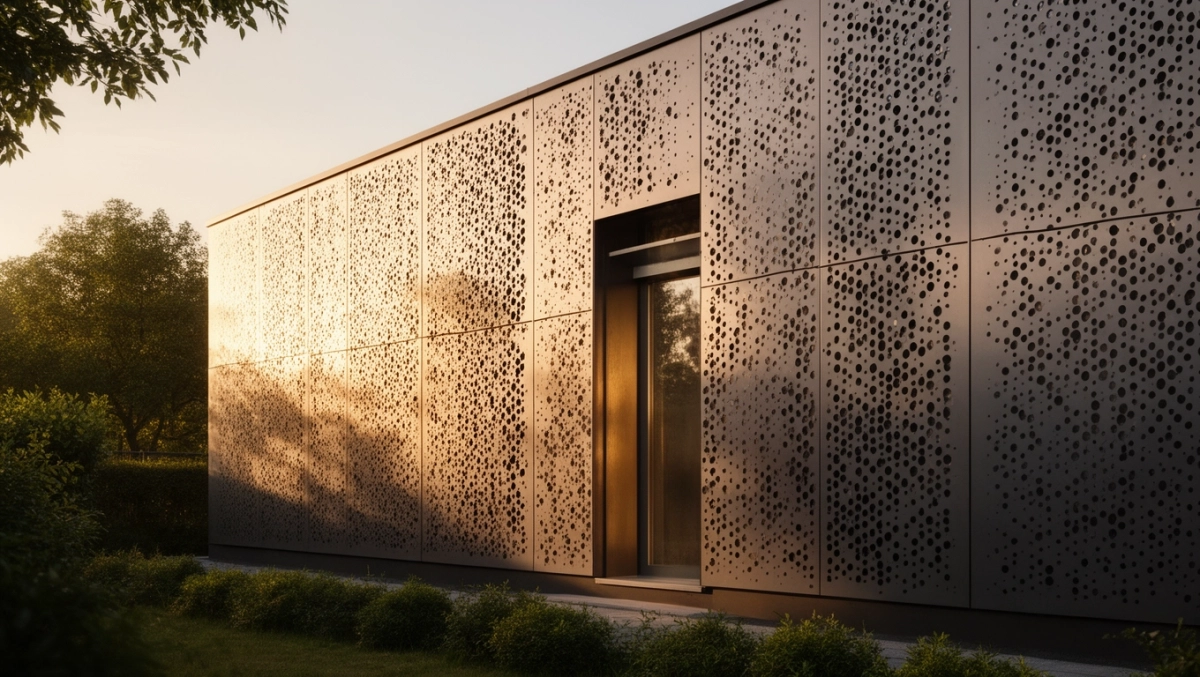

Elewacja z blachy perforowanej design, który chłodzi budynek

Koszty chłodzenia biurowca w Warszawie potrafią pochłonąć nawet 30% budżetu eksploatacyjnego, a przemyślana elewacja z blachy perforowanej potrafi ten procent skutecznie obciąć. To nie marketingowa obietnica, lecz twarda arytmetyka: perforacja o odpowiednim współczynniku otwarcia filtruje promieniowanie słoneczne zanim dotrze do przeszkleń, a jednocześnie nie zamyka budynku jak pełna blacha. Przez kolejne akapity rozłożę temat na czynniki pierwsze tak, żeby inwestor wiedział, ile zapłaci, a architekt dostał konkretne parametry do projektu.

• Dlaczego perforacja zamiast pełnej blachy?
• Blacha perforowana na elewację: cena, materiały i wzory
• Elewacja perforowana wentylowana: montaż krok po kroku
• Perforowana elewacja aluminiowa: realizacje z Polski i Europy
• Kiedy perforacja nie zadziała?

Dlaczego perforacja zamiast pełnej blachy?

Pełna blacha na fasadzie działa jak termos: latem nagrzewa się do temperatur niebezpiecznych dla komfortu użytkowników, zimą zamienia się w mostek termiczny. Perforacja zmienia tę fizykę, bo przerywa ciągłość powierzchni i tworzy mikrokorytarze wentylacyjne. Powietrze przechodzące przez otwory odprowadza część ciepła zanim to zdąży przedostać się przez warstwę izolacji.

Drugą zaletą jest światło. Perforowana okładzina filtruje promieniowanie, ale przepuszcza rozproszoną poświatę, więc wnętrze nie tonie w półmroku. To szczególnie cenne w halach produkcyjnych i centrach handlowych, gdzie pełne zacienienie wymuszałoby drogie oświetlenie sztuczne. Równocześnie perforacja tłumi część dźwięków miejskich, bo fala akustyczna wpada w otwory i traci energię na krawędziach.

Trzeci mechanizm to redukcja obciążenia konstrukcji. Blacha perforowana waży od 4 do 12 kg/m² w zależności od materiału i grubości, podczas gdy płyty kamienne czy kompozytowe potrafią przekraczać 30 kg/m². Mniejsza masa oznacza mniejsze wymiary podkonstrukcji, krótszy czas montażu i niższe koszty transportu. Każdy z tych efektów osobno jest zauważalny, razem tworzą argument trudny do zignorowania.

Czwartą, często pomijaną zaletą pozostaje elastyczność formalna. Wzór perforacji można zaprojektować pod konkretną elewację, uzyskując gradienty, logotypy, a nawet portrety widoczne z określonej odległości. To daje architektowi narzędzie, którego żaden inny materiał elewacyjny nie oferuje w tak przystępnej cenie.

Blacha perforowana na elewację: cena, materiały i wzory

Wybór materiału determinuje połowę kosztu inwestycji i całą strategię eksploatacji. Aluminium, stal nierdzewna i stal corten różnią się masą, odpornością korozyjną i ceną, więc nie ma rozwiązania uniwersalnego.

Aluminium wygrywa w środowiskach agresywnych chemicznie i nad morzem, bo warstwa tlenkowa o grubości naturalnej od 0,01 do 0,05 μm samoczynnie regeneruje się po zarysowaniu. Jego masa właściwa 2,7 g/cm³ sprawia, że arkusz 1000×2000 mm o grubości 1,5 mm waży zaledwie 8,1 kg, co odciąża podkonstrukcję.

Stal corten działa inaczej: zamiast walczyć z rdzą, pozwala jej powstać, ale w ściśle kontrolowanej warstwie patyny. Proces trwa od 6 do 18 miesięcy w zależności od wilgotności powietrza i cykli mokro-sucho. Trzeba unikać cortenu w miejscach, gdzie spływająca rdza brudziłaby chodniki lub niszczyłaby sąsiednie materiały. Beton pod cortenową elewacją warto zabezpieczyć folią lub odpowiednio zaprojektować okap.

Stal nierdzewna 1.4301 (A2) sprawdza się w kuchniach przemysłowych, laboratoriach i wszędzie tam, gdzie wymagana jest sterylność. Jej wytrzymałość na rozciąganie przekracza 520 MPa, więc arkusz o grubości 1 mm udźwignie obciążenia wiatrem typowe dla ścian wysokościowych bez odkształceń.

Wzór perforacji wpływa na optykę i funkcję. Otwory okrągłe o średnicy 5 mm w rastrze 8 mm tworzą współczynnik otwarcia 35% i dają efekt delikatnej siatki. Kwadraty 10×10 mm w rastrze 14 mm otwierają przestrzeń na 51% i przepuszczają więcej światła. Sześciokątne otwory lepiej rozprowadzają naprężenia, więc blacha zachowuje sztywność nawet przy agresywnym cięciu CNC.

Elewacja perforowana wentylowana: montaż krok po kroku

Wentylowana elewacja perforowana różni się od zwykłej okładziny tym, że pomiędzy blachą a warstwą izolacji zostaje pustka powietrzna o grubości od 40 do 120 mm. Ta szczelina działa jak komin: ciepłe powietrze między ścianą a okładziną unosi się ku górze i odprowadza wilgoć. Perforacja wzmacnia efekt, bo umożliwia dodatkowy przepływ poprzeczny.

Montaż zaczyna się od kotwienia konsol do ściany nośnej. Rozstaw konsol zależy od obciążenia wiatrem obliczonego wg PN-EN 1991-1-4 i od ciężaru okładziny. Dla aluminium o grubości 1,5 mm konsolę rozmieszcza się co 600-900 mm pionowo i co 800-1200 mm poziomo. Każda konsola przenosi od 0,8 do 1,5 kN, co sumuje się do bezpiecznego zapasu nawet na narożnikach budynku.

Na konsolach mocuje się profile nośne, najczęściej aluminiowe typu T lub L. Profile muszą tworzyć płaszczyznę idealnie równą, bo każde odchylenie powyżej 2 mm na 3 m długości będzie widoczne jako cień na elewacji. Regulowane zawiesia pozwalają skorygować geometrię w zakresie ±25 mm bez przebudowy konstrukcji.

Kasety perforowane mocuje się do profili za pomocą klipsów sprężystych lub śrub samogwintujących ze stali nierdzewnej. Klipsy umożliwiają demontaż pojedynczej kasety bez naruszania sąsiednich, co ułatwia ewentualną naprawę. Śruby dają trwalsze połączenie, ale utrudniają serwis. W obiektach o podwyższonych wymaganiach antywłamaniowych lepiej sprawdzają się nity zrywalne z główką wpuszczaną.

Czas realizacji typowej elewacji o powierzchni 800 m² to od 6 do 10 tygodni. Pierwsze 2 tygodnie zajmuje prefabrykacja kaset w warsztacie, kolejne 3-4 tygodnie to montaż na budowie, a ostatni tydzień to regulacja i kontrola szczelności. W porównaniu z okładziną kamienną to o 30-40% krócej, bo arkusze perforowane dostarcza się jako gotowe moduły.

Dobór perforacji do funkcji budynku

Współczynnik otwarcia przekłada się bezpośrednio na współczynnik zacienienia (ang. shading coefficient, SC). Dla perforacji 35% SC wynosi około 0,55, dla 50% już 0,40. To znaczy, że blacha przepuszcza odpowiednio 55% lub 40% ciepła słonecznego, które dotarłoby do szyby bez osłony. W budynku o przeszklonej powierzchni 40% elewacji południowej taki spadek obniża zapotrzebowanie na chłodzenie o 18-25%.

Akustyka elewacji perforowanej opiera się na zjawisku rezonansu Helmholtza. Otwór działa jak szyjka butelki, a zamknięta przestrzeń za blachą jak komora rezonansowa. Przy dobrze dobranej częstotliwości własnej (zwykle 250-500 Hz) fala dźwiękowa wpada do otworu i zamienia się w ciepło przez tarcie wewnętrzne. Współczynnik pochłaniania α osiąga wartości 0,35-0,60, co tłumi hałas uliczny o 8-12 dB.

Przy doborze perforacji dla szkół i szpitali kluczowe jest dopasowanie częstotliwości rezonansowej do widma hałasu zewnętrznego. W centrum miasta dominują niskie częstotliwości (125-250 Hz), więc perforacja musi mieć większe otwory lub grubszą warstwę powietrza za blachą. W strefach przemysłowych, gdzie dominują wyższe tony, lepiej działają drobne otwory okrągłe w gęstym rastrze.

Aspekt ekologiczny i certyfikacja

Aluminium z recyklingu zużywa jedynie 5% energii potrzebnej do produkcji pierwotnej, a zachowuje identyczne właściwości mechaniczne. Producenci blach perforowanych oferują dziś materiał z zawartością 70-95% aluminium pochodzącego z odzysku. Taki wybór pozwala uzyskać dodatkowe punkty w certyfikacji LEED (kategoria Materials and Resources) oraz BREEAM (kategoria Mat 02).

Stal corten i stal nierdzewna również podlegają pełnemu recyklingowi bez utraty jakości. Blacha perforowana, która po 30 latach wymaga wymiany, trafia z powrotem do pieca hutniczego i wraca do obiegu. To obieg zamknięty w dosłownym sensie. W dokumentacji BREEAM warto podać procent materiału z recyklingu, bo weryfikatorzy przyznają za to od 1 do 3 punktów.

Perforowana elewacja aluminiowa: realizacje z Polski i Europy

Warszawski biurowiec w okolicy ronda Daszyńskiego pokryty perforowanymi panelami aluminiowymi o wzorze plastra miodu to jeden z najczęściej fotografowanych obiektów w portfolio polskiej architektury ostatnich lat. Gradient gęstości perforacji od 20% na parterze do 50% na poziomie technicznym tworzy wrażenie unoszenia się bryły. Podkonstrukcja aluminiowa pozwoliła obniżyć masę elewacji o 22 tony w porównaniu z pierwszym projektem opartym na płytach kompozytowych.

Centrum handlowe w północnej Warszawie, oddane do użytku w 2017 roku, wykorzystuje kasety perforowane z aluminium anodowanego na kolor grafitowy. Otwory okrągłe o średnicy 8 mm w rastrze 12 mm (współczynnik otwarcia 40%) zacieniają przeszklone atria, a jednocześnie eksponują oświetlenie wnętrza po zmroku. Efekt jest tak spektakularny, że obiekt bywa porównywany do latarni morskiej.

Rewitalizowany kompleks poprzemysłowy w zachodniej Polsce zyskał drugie życie dzięki cortenowej elewacji perforowanej. Wzór nawiązuje do oryginalnych otworów wentylacyjnych hali produkcyjnej z lat 30., ale w nowej skali. Zespół konserwatora zabytków zaakceptował rozwiązanie, bo patyna cortena komponuje się z historyczną cegłą, a perforacja nie maskuje oryginalnej substancji muru. Po czterech latach użytkowania elewacja wciąż wygląda świeżo, a patyna ustabilizowała się w kolorze ciemnego brązu.

W Hamburgu muzeum sztuki współczesnej otrzymało elewację ze stali nierdzewnej perforowanej laserowo. Wzór inspirowany grafikami Bauhausu pokrywa powierzchnię 4200 m². Średnica otworów waha się od 3 mm na parterze do 15 mm na poziomie piątej kondygnacji, co tworzy subtelny gradient odbioru światła w ciągu dnia. Koszt materiału i montażu wyniósł 1,9 mln euro, ale obiekt zdobył certyfikat DGNB Gold.

Mediolańska katedra designu, oddana do użytku w 2019 roku, wykorzystuje perforowane panele aluminiowe malowane proszkowo na kolor mosiądzu. Wzór inspirowany włoskimi mozaikami bizantyjskimi składa się z 1,2 miliona otworów o różnej średnicy. W nocy elewacja staje się ekranem, na którym wyświetlane są animacje świetlne, bo diody LED za panelami prześwitują przez perforację zgodnie z zaprogramowanym scenariuszem.

Checklista dla inwestora

• Określony budżet na elewację (materiał + montaż + serwis 5-letni)
• Wybrany materiał z uwzględnieniem agresywności środowiska
• Dobrana perforacja pod kątem zacienienia i akustyki
• Sprawdzone obciążenia wiatrem wg PN-EN 1991-1-4 dla lokalizacji inwestycji
• Zamówione próbki fizyczne w docelowym formacie i kolorze
• Uzgodniony harmonogram prefabrykacji i montażu z wykonawcą
• Sprawdzona kompatybilność elektrochemiczna materiałów (stal aluminium, stal ocynkowana corten)
• Zaplanowany przegląd roczny elewacji i czyszczenie perforacji co 24-36 miesięcy

Kiedy perforacja nie zadziała?

Perforowana elewacja nie jest rozwiązaniem uniwersalnym. W budynkach narażonych na silne zabrudzenia pyłowe (zakłady cementowe, kotłownie węglowe, otoczenie dróg gruntowych) otwory zapychają się w ciągu 2-3 lat, a czyszczenie staje się logistycznie trudne. W takim środowisku lepszym wyborem będą gładkie panele kompozytowe z powłoką antystatyczną.

W obiektach o podwyższonych wymaganiach akustycznych, takich jak studia nagraniowe czy sale koncertowe, perforacja na zewnątrz nie rozwiązuje problemu izolacyjności od hałasu. Pomaga wewnętrzna okładzina akustyczna, ale sama blacha perforowana nie zapewni thumienia wymaganego przez normę PN-EN ISO 717-1. Warto wtedy połączyć perforację z warstwą wełny mineralnej o grubości minimum 50 mm od strony wnętrza.

Wysokie budynki mieszkalne powyżej 55 m, objęte wymogami PN-EN 1991-1-1-7 w zakresie odporności na uderzenie, wymagają wzmocnionej podkonstrukcji. Perforacja osłabia przekrój blachy, więc arkusze cieńsze niż 1,5 mm z aluminium mogą wymagać dodatkowych wzmocnień na poziomie co trzeciej kondygnacji. Koszt rośnie wtedy o 12-18%, co może przekreślić sens ekonomiczną całego rozwiązania.

Perforowana elewacja to narzędzie precyzyjne. Gdy parametry zostaną dobrane prawidłowo, przynosi oszczędności energetyczne, lekkość wizualną i trwałość na dekady. Gdy jeden element zawiedzie, cały system traci spójność. Dlatego decyzję o wzorze perforacji i materiale warto podejmować po konsultacji z producentem dysponującym własnym parkiem maszyn CNC i zapleczem do cynkowania ogniowego, a nie wyłącznie na podstawie katalogu.

Źródła danych: PN-EN 1993-1-3 (Eurocode 3, konstrukcje stalowe), PN-EN 1999-1-1 (Eurocode 9, konstrukcje aluminiowe), PN-EN 1991-1-4 (obciążenie wiatrem), ISO 1461 (cynkowanie ogniowe), PN-EN ISO 717-1 (akustyka budowlana), LEED v4 Materials and Resources, BREEAM International New Construction 2016 (Mat 02). Dane producentów blach perforowanych z 30-letnim doświadczeniem, oferta obejmująca blachy perforowane, siatki cięto-ciągnione, sita bębnowe, technikę antypoślizgową oraz obróbkę CNC. Lokalizacja zakładu: Starachowice.
