Fotowoltaika na blachodachówce jak zamontować i nie zniszczyć dachu?

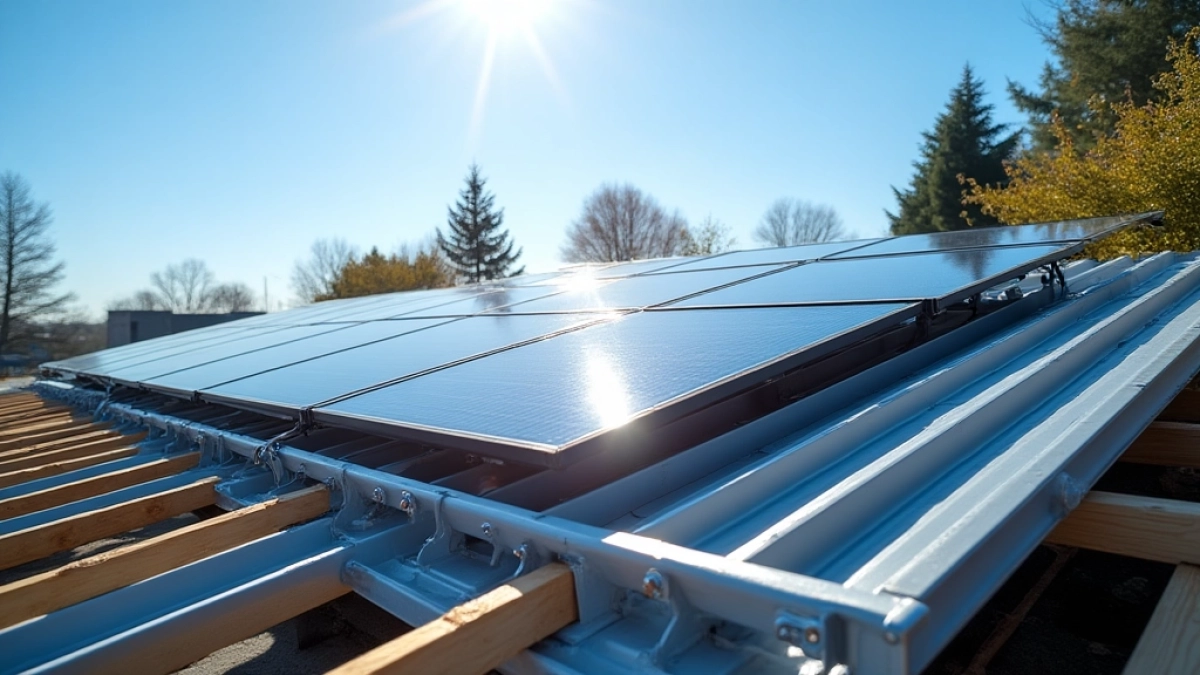

Konstrukcja montażowa i uchwyty do blachodachówki

Blachodachówka to pokrycie profilowane z tłoczeniami imitującymi ceramiczną dachówkę. Te właśnie przetłoczenia decydują o specyfice montażu, bo płaska blacha trapezowa wymaga zupełnie innego podejścia niż powierzchnia z regularnymi falami i rowkami.

• Konstrukcja montażowa i uchwyty do blachodachówki
• Najczęstsze błędy przy montażu paneli na blachodachówce
• Czy blachodachówka pod fotowoltaiką wymaga specjalnego przygotowania?

Standardowy uchwyt składa się z trzech elementów: haka montażowego (kotwicy wkręcanej w krokiew), śruby dwugwintowej z uszczelką EPDM przechodzącej przez blachę oraz szyny aluminiowej, do której przypina się moduły klamrami środkowymi i końcowymi. Hak dobiera się do rozstawu przetłoczeń, zwykle 350 lub 400 mm.

Profile aluminiowe 40×40 mm lub 50×50 mm stanowią szkielet całej instalacji fotowoltaicznej na dachu pokrytym blachodachówką. Ich nośność zależy od grubości ścianki (minimum 2 mm) i rozstawu podparć. Norma PN-EN 1991-1-3 określa obciążenia śniegiem i wiatrem, które musi przenieść cały układ.

Długość śruby dwugwintowej dobiera się do wysokości profilu blachy plus grubość łaty. Zbyt krótka nie uszczelni przejścia przez pokrycie, a zbyt długa może uszkodzić membranę wstępnego krycia. Dla blachodachówki o profilu 35-50 mm najczęściej stosuje się śruby 200-250 mm z uszczelką o średnicy 19 mm.

Elementy ze stali nierdzewnej (A2 lub A4) oraz aluminium EN AW-6005 T6 to standard w profesjonalnych systemach. Stal ocynkowana ogniowo sprawdza się w mniej agresywnym środowisku, ale przy instalacji fotowoltaicznej na dachu pokrytym blachodachówką warto postawić na materiały o wyższej klasie korozyjności, bo uszczelki EPDM degradują się szybciej niż metal.

Dlaczego hak, a nie klamra na rąbek?

Klamry do rąbków stojących pasują do blachy na click-lock, ale nie do blachodachówki. Przetłoczenia w blachodachówce są zbyt miękkie, by przenieść siły wiatru bez ryzyka odkształcenia. Hak wkręcony w krokiew rozkłada obciążenie na konstrukcję dachu, a nie na delikatny profil blaszany.

Przy rozstawie krokwi 80-100 cm i module o masie około 20 kg, każdy hak przenosi statycznie 40-80 kg. Dodajmy do tego parcie wiatru (do 1500 Pa w strefie I wg PN-EN 1991-1-4) i obciążenie śniegiem (do 1600 N/m² w zależności od regionu). To realne siły, które kotwica musi absorbować przez minimum 25 lat eksploatacji.

Pozycjonowanie haków względem przetłoczeń decyduje o szczelności. Śruba dwugwintowa musi trafić w górną część fali blachodachówki, tam gdzie blacha ma największą sztywność. Dolna część fali ugina się pod naciskiem i uszczelka nie dolega równomiernie, co po kilku latach skutkuje przeciekami.

Szyny, klamry i kolejność montażu

Szyny aluminiowe łączą się ze sobą łącznikami wsuwanymi, tworząc ciągłą ramę. Szczelina dylatacyjna co 12 m kompensuje rozszerzalność termiczną aluminium (23 µm/m·K), bo latem profile nagrzewają się do 70°C i wydłużają się o kilka milimetrów. Brak dylatacji powoduje paczenie się konstrukcji i naprężenia w modułach.

Klamry środkowe (mid-clamps) dociskają sąsiednie moduły do szyny z siłą około 18-22 Nm. Klamry końcowe (end-clamps) mocują skrajne moduły i chronią przed zsunięciem. Wartość momentu dokręcania kontroluje się kluczem dynamometrycznym, bo zbyt mocne dokręcenie uszkodzi ramę modułu.

Kolejność montażu instalacji fotowoltaicznej na dachu pokrytym blachodachówką wygląda tak: wytyczenie rozstawu haków, ich montaż na krokwiach, założenie uszczelek, przykręcenie śrub dwugwintowych, nasadzenie szyn, wpięcie klem, ułożenie modułów, dokręcenie klem, uziemienie. Pominięcie któregoś kroku skutkuje problemami gwarancyjnymi.

Najczęstsze błędy przy montażu paneli na blachodachówce

Blachodachówka wygląda solidnie, ale pod cienką blachą kryje się drewno. Błąd montażowy, który na dachówce ceramicznej kończy się pęknięciem jednej dachówki, na blachodachówce potrafi przeciekać przez pół domu.

Najpoważniejszy grzech to wiercenie otworów w dolnej części fali. Woda spływająca po blasze zatrzymuje się tam, kapilarnie wciągana w szczelinę, i przy każdym większym deszczu przedostaje się pod pokrycie. Śruba dwugwintowa musi trafiać w szczyt fali, gdzie woda nie stoi.

Drugi częsty błąd: brak uszczelki EPDM lub jej złe osadzenie. Uszczelka pod dociskiem śruby powinna lekko się rozproszyć, wypełniając nierówności blachy. Suche dokręcenie na gołą blachę gwarantuje przeciek w ciągu 2-3 lat, gdy uszczelka stwardnieje i skurczy się pod wpływem UV.

Trzeci problem: mocowanie haków nie do krokwi, a do łat. Łata ma przekrój 40×60 mm i wytrzymałość na wyrywanie około 1,2 kN. Hak wkręcony w łatę, a nie w krokiew, nie przeniesie sił wiatru ssących działających na panele fotowoltaiczne przy bocznym wietrze. Cała instalacja może wtedy oderwać się od dachu.

Kiedy wkręt, a kiedy hak?

Na blachodachówce z wysokim profilem (powyżej 35 mm) haki wkręca się ponad falą, wykorzystując przestrzeń nad przetłoczeniem. Na blachodachówce z niskim profilem (poniżej 25 mm) stosuje się krótsze, dedykowane wsporniki, bo standardowy hak nie zmieści się między blachą a łatą.

Wspornik dociskowy z gumową podkładką to alternatywa dla śruby dwugwintowej w niskoprofilowych pokryciach. Ściska on blachę do łaty bez przebijania, ale zostawia potencjalne miejsce na korozję galwaniczną między aluminium wspornika a stalą wkrętu. Dlatego przy montażu paneli na blachodachówce niskoprofilowej lepszym wyborem pozostaje śruba z EPDM.

Kąt ustawienia haka względem krokwi też ma znaczenie. Hak powinien być ustawiony prostopadle do szyny, a nie do powierzchni dachu. Na dachu o kącie 40° hak odchylony od pionu o 5° generuje dodatkowy moment skręcający, który po latach luzuje połączenie śrubowe.

Błędy, których nie widać od razu

Brak uziemienia konstrukcji to grzech, który inspektor zakładu energetycznego wyłapie podczas odbioru. Pojedynczy przewód LgY 6 mm² łączący ramy modułów z szyną, a szynę z uziomem budynku, kosztuje grosze, a chroni przed skutkami wyładowania atmosferycznego i przepięciami.

Zbyt ciasny rozstaw haków to pozorna ostrożność. Zamiast zwiększać sztywność, generuje dodatkowe punkty przebicia blachy, czyli dodatkowe potencjalne przecieki. Optymalnie na jeden moduł przypada 4 haki (dwa na górną szynę, dwa na dolną), a rozstaw haków wzdłuż krokwi nie powinien być mniejszy niż 1,2 m.

Użycie wkrętów farmerskich zamiast śrub dwugwintowych to kolejna pułapka. Wkręt farmerski nie ma uszczelki EPDM i nie jest zaprojektowany do przenoszenia obciążeń dynamicznych. Po roku zaczyna przeciekać, po trzech luzuje się pod wpływem wibracji wiatrowej.

Czy blachodachówka pod fotowoltaiką wymaga specjalnego przygotowania?

Blachodachówka nowej generacji, jeśli ma mniej niż 10 lat, zwykle nie wymaga wymiany przed montażem paneli. Sprawdza się jej stan techniczny, nie wiek metrykalny. Czasem 8-letnia blacha z licznymi śladami korozji jest gorszym podłożem than 15-letnia blacha płacona, regularnie konserwowana.

Kontrola stanu pokrycia obejmuje trzy elementy: szczelność (brak rdzy perforacyjnej), sztywność (brak ugięć pod naciskiem), mocowanie (brak poluzowanych wkrętów deklowych). Wkręty deklarskie dokręca się co kilka lat, bo guma uszczelniająca starzeje się i traci sprężystość.

Membrana wstępnego krycia (MWK) pod blachodachówką to warstwa, która chroni przed wilgocią kondensacyjną. Przy montażu paneli trzeba ją uszczelnić wokół każdego przebicia śrubą dwugwintową. Jeśli ekipa montująca panele nie zadba o to, po pierwszej zimie MWK nasiąknie wodą i zacznie przepuszczać parę w odwrotną stronę.

Kiedy wymiana pokrycia ma sens?

Blachodachówka z aktywną korozją (białe lub rdzawe wykwity, łuszczenie powłoki) to sygnał, że za kilka lat czeka cię wymiana. Montowanie paneli na dachu, który lada moment będzie do rozbiórki, mija się z celem. Koszt demontażu i ponownego montażu instalacji fotowoltaicznej to 15-25% wartości całego systemu.

Blacha z gwarancją poniżej 5 lat to kolejny powód do rozważenia wymiany przed montażem. Producenci pokryć zwykle udzielają 30-50 lat gwarancji, ale na rynku wtórnym trafiają się pokrycia z 3-letnią gwarancją producenta i realną żywotnością 10-15 lat. Panel na takim dachu przeżyje pokrycie.

Dach, który przeszedł remont krokwi lub wymianę łat w ciągu ostatnich 5 lat, jest w dobrej kondycji i nadaje się pod instalację. Warto poprosić wykonawcę o dokumentację prac oraz fakturę za materiały, bo przy ewentualnej reklamacji pokrycia producent może pytać, kto i kiedy ingerował w dach.

Przygotowanie techniczne krok po kroku

Pomiar kąta nachylenia dachu to pierwszy krok. Nachylenie poniżej 15° lub powyżej 60° zmienia strategię montażu, bo wymaga innego rozstawu haków lub dodatkowych wzmocnień. Kątomierz laserowy lub aplikacja w smartfonie z dokładnością do 1° wystarczą do wstępnego pomiaru.

Lokalizacja krokwi wymaga wykrywacza metalu lub wizji lokalnej z dokumentacją budowlaną. Rozstaw krokwi 80-100 cm to standard, ale w starszych domach trafia się 60 cm lub 120 cm. Każdy hak musi trafiać w krokiew, bo tylko wkręt w drewno przenosi obciążenia wiatrowe i śniegowe zgodnie z obliczeniami konstrukcyjnymi.

Sprawdzenie nośności krokwi to kwestia dla konstruktora, ale inspektor z doświadczeniem oceni to na miejscu. Przekrój krokwi 60×160 mm przy rozstawie 90 cm i modułach o masie 20 kg/m² daje obciążenie dodatkowe rzędu 12-18 kg/m², czyli poniżej 20% nośności typowej krokwi. Rezerwa jest wystarczająca.

Membrana wstępnego krycia wymaga zabezpieczenia w miejscu przejścia śruby dwugwintowej. Specjalne taśmy butylowe lub kołnierze EPDM wokół każdego przebicia zapewniają szczelność na poziomie odpornym na ulewne deszcze i grad. Pominięcie tego kroku to jeden z najczęstszych powodów reklamacji po pierwszym sezonie zimowym.

Formalności i wymogi prawne

Instalacja fotowoltaiczna o mocy do 6,5 kWp nie wymaga pozwolenia na budowę ani zgłoszenia do starostwa, jeśli mieści się na budynku mieszkalnym i nie przekracza powierzchni 50% dachu. Powyżej 6,5 kWp konieczne jest zgłoszenie do zakładu energetycznego w celu przyłączenia i zawarcia umowy o świadczenie usług dystrybucji.

Zmiana pokrycia dachowego w obrębie istniejącego budynku nie wymaga pozwolenia, ale wymiana więźby dachowej już tak. Jeśli montaż paneli wymaga wzmocnienia krokwi, formalnie oznacza to ingerencję w konstrukcję i może wymagać zgłoszenia robót budowlanych. Konserwator zabytków w strefie ochrony konserwatorskiej ma głos w sprawie każdej ingerencji w pokrycie.

Rzeczoznawca budowlany opiniuje instalacje na budynkach wielorodzinnych i użyteczności publicznej. Dla domów jednorodzinnych opinia rzeczoznawcy nie jest wymagana przepisami, ale wiele ubezpieczalni żąda jej przy polisach obejmujących klęski żywiołowe. Koszt opinii 800-1500 PLN to ułamek wartości instalacji, a w razie szkody różnicuje wypłatę odszkodowania.

Źródła i podstawy prawne

Treść opracowana przez zespół redakcyjny zweryfikowany przez certyfikowanych instalatorów PV. Ostatnia aktualizacja: grudzień 2024.

Norma PN-EN 1991-1-3 (Eurokod 1): Oddziaływanie na konstrukcje. Część 1-3: Obciążenie śniegiem. Określa wartości obciążenia śniegiem w poszczególnych strefach klimatycznych Polski.

Norma PN-EN 1991-1-4 (Eurokod 1): Oddziaływanie na konstrukcje. Część 1-4: Oddziaływanie wiatru. Definiuje strefy wiatrowe i wartości ciśnienia prędkości wiatru.

Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Art. 29 ust. 4 pkt 3 lit. c zwalnia z pozwolenia na budowę instalacji fotowoltaicznych o mocy zainstalowanej nieprzekraczającej 6,5 kWp.

Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. 2004 nr 202 poz. 2072 z późn. zm.).

Dane dotyczące obciążeń wiatrem i śniegiem: Instytut Energetyki Odnawialnej (IEO) raport „Warunki techniczne montażu instalacji fotowoltaicznych w Polsce", 2023. Materiały dostępne na stronie ieo.pl.

Dane dotyczące przyłączeń i wymogów operatorskich sieci dystrybucyjnych: Polskie Sieci Elektroenergetyczne (PSE) Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD), aktualna wersja dostępna na pse.pl oraz stronach poszczególnych operatorów systemów dystrybucyjnych (OSD).

Dane dotyczące sprawności modułów i wpływu kąta nachylenia na uzyski: National Renewable Energy Laboratory (NREL) PVWatts Calculator oraz publikacja „Photovoltaic System Performance Models", dostępne na nrel.gov.
